Qalabka Jarista Mashiinka Shidaalka: Noocyada, Hawlaha, iyo Tilmaamaha Xulashada

Waxaan hubnaa inaad maalin walba aragtay qaybo badan oo leh qaabab adag. Qaybahaan waxaa loo isticmaalaa codsiyo badan sida daabyada turbine-ka, baloogyada matoorka iwm. Waxaad la yaaban tahay sida qaybahaan loo sameeyo. Mashiinka wax lagu shiido ee CNC ayaa loo isticmaalaa in lagu sameeyo qaybahaan. Qalabka wax lagu shiido waxaa loo isticmaalaa in lagu shiido qaybaha mashiinkaan. Maqaalkani wuxuu ku saabsan yahay qalabka wax lagu shiido, noocyada iyo isticmaalkooda iwm.

Waa maxay mashiinnada jarista iyo sidee loo isticmaalaa?

Qaybta hordhaca ah ee maqaalkan:

Waa maxay Mashiinka Mashiinka Shidaalka?

Sidaan hore uga hadlay, mashiinka wax lagu gooyo wuxuu adeegsadaa qalab badan oo wax lagu gooyo si uu u mariyo qayb ka mid ah. Qalabkan wax lagu gooyo waa walxo leh cidhifyo fiiqan oo ka saara walxaha xad-dhaafka ah qaab jajab ah si ay ugu rogaan qaabka la rabo. Mashiinka wax lagu gooyo ee wejiga, mishiinnada laydhka, mishiinnada wax lagu qodo iwm. waa qalabka wax lagu gooyo ee caadiga ah.

Dulmar Guud oo ku saabsan Qalabka Jarida Mashiinka Shidaalka

Habka shaqadeedu waa mid fudud. Waxaad qalabka jarista ku riixdaa oo keliya qaybta shaqada ka dibna waxaad u dhaqaajisaa jihada ay tahay in laga saaro walxaha. Mashiinka wax lagu shiido waa tusaale qalabka wax lagu shiido, kaas oo ka saara walxaha iyadoo la isticmaalayo caaradda halkii laga isticmaali lahaa dhinacyada.

13 Nooc oo Kala Duwan oo ah Makiinadaha Shidaalka

Ilaa hadda, waxaan ku soo hadal qaaday hal qalab oo jarista ah. Qaybtan, waxaad ku baran doontaa qalabka kale ee jarista shiididda.

• Makiinad-jare Wajiga ah

• Ilko badan ayaa lagu xardhay noocaan qalabka wax lagu gooyo ee shiididda
• Waxay bixisaa dhammaystir dusha sare oo hufan
• Ku habboon dusha sare ee weyn

• Mashiinka Jardiinada ee Laamiga ah

• Jidh dhululubo leh oo leh geeso goyn oo fiiqan oo durugsan
• Waxaa loo isticmaalaa ka saarista walxaha badan
• Si gaar ah loogu talagalay mashiinka shilinta toosan

• T-Slot Cutter

• Waxaa loo isticmaalaa in lagu mashiinno booska "qaabka T"
• Waxaa loo isticmaalaa in lagu isticmaalo boolal iyo qalab lagu dhejiyo iwm.

• Thread Mill

Waxaa loo isticmaalaa:

• Hawlgallada jarista dunta
• Abuurista mowduucyo gudaha ama dibadda ah
• Makiinadaha adag ee walxaha

• Chamfer Mills

• Wax ku ool ah abuurista gees la jarjaray
• Loogu talagalay in lagu xoqo oo lagu nadiifiyo geesaha shaqada
• Kobcinta shaqada iyo bilicda

• Jarayaasha Qalabka Shidaalka

• Qalabka jarista geerka ee loo isticmaalo mashiinka shiididda geerka
• Waxaa loo isticmaalaa in si hufan loo abuuro astaamo ilig oo adag
• Waxaa loo isticmaalaa qaababka qalabka ee Involute

• Qalabka Shidaalka Radius iyo Hollow

• Isticmaal sameynta geesaha wareegsan
• Ugu fiican ee lagu farsameeyo qaybaha godan
• U isticmaal qaloocyada bilicda iyo shaqada

• Jarista Sanka Kubadda

• Alwaxaa loo yaqaan warshad kubbadda cagta ah
• Qaabka hemispherical ee qalabka jarista
• Waxaa loo isticmaalaa mashiinka dusha sare ee 3D, sameynta caaryada, iyo farsamaynta qaloocyada adag

• Jarjarka Dhinaca iyo Wajiga

• Cisku mar ayuu dhinacyada iyo dusha sare ee shaqada isku mar isku mariyaa
• Ku habboon mashiinka daloolinta iyo dusha sare
• Waxay bixisaa kala duwanaansho codsiyada warshadaynta

• Roughing End Mill

• Waxay ka kooban tahay ilko sifaysan si loo hagaajiyo waxtarka jarista
• Loogu talagalay hawlgallada jarista
• Waxay u oggolaanaysaa ka saarista walxaha degdega ah

• Jarjaraha Alwaaxa

• Hayso salka fidsan oo leh astaan ​​​​nus-wareeg ah
• Si gaar ah loogu isticmaalo makiinada boosaska furaha Woodruff
• Waxaa loo isticmaalaa qaybaha sida geerka iyo usha

• Mashiinka Jarjaraha ee Involute

• Si gaar ah loogu talagalay abuurista geerka loo yaqaan 'involute gears'
• Mas'uul ka ah soo saarista joomatari adag oo loogu talagalay gudbinta awoodda ee nidaamyada geerka

• Dovetail Cutter

• Loo isticmaalo mashiinka booska dovetail
• Waxaa badanaa loo isticmaalaa qalabka iyo qalabka
• Naqshaduhu waxay bixiyaan shaqo-qabasho sugan oo ammaan ah

Noocyada Qaybaha Mashiinka ee loogu talagalay Mashiinnada CNC

Noocyo badan oo ah nooca mill-bit ayaa laga heli karaa kuwaas oo qaybo wareegsan, wareegsan, iyo kuwa kubbadu ay caadi yihiin.

Qaybta Dhamaadka Laba Jibaaran

• Iyada oo leh dhammaad goyn fidsan
• Waxay bixisaa hufnaan ku saabsan farsamaynta dusha sare ee fidsan iyo boosaska
• Waxa kale oo loo isticmaalaa jarista qoto dheer

Qaybaha Wareega ee Dhammaadka ah

• Sida magacu muujinayo, qaybahan warshadda waxay la yimaadaan dhammaad wareegsan
• Waxay kaa caawinaysaa abuurista qaabab iyo naqshado adag
• Waxaad isticmaali kartaa qaybahan marka codsiyadu u baahan yihiin geeso wareegsan ama dhammaystir dusha sare ah

Qaybaha Dhamaadka Kubadda

Waxaad si fudud u samayn kartaa qaab-dhismeedyo 3D ah, qaabab, iyo qaloocyo isku dhafan adoo isticmaalaya qaybo kubbadeed. Qaybahani waxay ka kooban yihiin cidhif wareegsan oo hubiya isku halaynta shaqada.

Noocyada Mashiinka Makiinada Gacanta lagu Jaro

Noocan oo kale ah, waxaa la samayn karaa hawlgallo badan sida shiididda wejiga ama slotting-ka. Jarjarrada shiididda gacanta waxaa loo isticmaalaa hawlgallada shiididda fudud. Magaca caadiga ah ee mashiinnada shiididda gacanta waa shiididda jilibka. Waa shiididda jilibka sababtoo ah waxay isticmaashaa jilib toosan si ay u hagaajiso shaqada kor iyo hoos ee shiididda.

Noocyada Caadiga ah ee Makiinadaha Shidaalka iyo Shaqooyinkooda

Dhammaan jarista shiididda ee soo socda waxaa loo kala saaraa iyadoo lagu saleynayo naqshadaha iyo shaqadooda.

Noocyada Jarjaraha Dhamaadka

Noocyada caadiga ah ee jarista wershaddaha ayaa halkan lagu baarayaa. Haddaba, aan bilowno:

Jarayaasha Kubbadda Cagta

Waxaad arki doontaa sameynta qaab-dhismeedka oo loo baahan yahay dusha sare ee qaloocan. Xaaladdaas, waxaa la isticmaalaa jarjarayaasha kubbadda. Caaradda geeska ah ee dhammaadka jaristani waxay gacan ka geysaneysaa soo saarista qaabab wareegsan oo hufan.

Square End Mills

Haddii aad u baahan tahay geeso iyo geeso sax ah oo ku jira qaybahaaga, isticmaal mishiinno afargeesle ah si aad si hufan ugu shaqeyso.

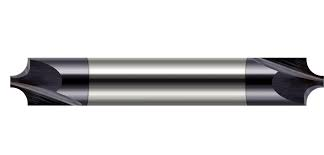

Warshadda Dhamaadka Radius

Waxaad ugu yeeri kartaa warshado gees-gees ah sababtoo ah qalabkani wuxuu ku takhasusay abuurista geeso wareegsan oo ku yaal qalabka shaqada. Cidhifyada noocaas ah waxay muhiim u yihiin bilicda iyo muuqaalka shaqada. Qalabkani waxaa si gaar ah loogu talagalay jarista qoto dheer ee gudaha jeebabka ama gadaasha qaybaha.

Miinooyinka Dhammaadka Hoos u Dhigaya

Qaybo ka mid ah qaybaha ma suurtogal aha in lagu mashiino qalabka wax lagu shiido ee caadiga ah, sababtoo ah qalabkani ma gaari karo meelahaas. Markaa, warshadaha dhamaadka ee aan la jarin ayaa shaqadaas qabta sababtoo ah xaglaha iyo joomatarigooda. Waxay soo saartaa dhammaystir dusha sare oo tayo sare leh.

Mills Dhamaadka Radius-ka ee Geeska

Haddii qaybahaagu ay leeyihiin geeso fiiqan, markaa qaybahani waa kuwo walaac leh. Sababtoo ah waxay ka kooban yihiin dhibco kicin kara cadaadiska oo bilaabi doona inay soo saaraan dildilaacyo, sidaas darteed ugu dambeyntii way fashilmaan. Cidhifyada fiiqan waxaa lagu qalloociyaa iyadoo la isticmaalayo miinooyinka dhammaadka geeska.

Dhammaadka Shidaalka iyo Shidaalka Wajiga

Dhamaadka Milling

Dhinacyada gooyayaasha shiididda ee la tilmaami karo waxaa loo isticmaalaa jarista qaybaha shaqada halkii laga isticmaali lahaa talooyinka. Farsamada ugu fiican ee lagu soo saaro jeebabka iyo qaybaha isku dhafan. Shaqooyinka toosan iyo kuwa jiifa waxaa lagu farsameeyaa farsamada shiididda dhammaadka.

Face Milling

Farsamadani waxay soo saartaa dusha sare ee siman oo ku toosan wareegga, taasoo ugu fiican tallaabooyinka dhammaystirka.

Jarayaasha Wajiga ee Wajiga

Ma isweydiisay; Ku saabsan dhammaystirka dhinacyada tallaabo ee shaqo leydi ah, qalabkee ayaan isticmaali karnaa? Markaa, jawaabtu waa in la isticmaalo gooyayaasha wax lagu jaro ee wejiga. Qalabkani wuxuu si fiican ugu shaqeeyaa ka saarista walxaha badan iyadoo la ilaalinayo dhammaystirka dusha sare sidoo kale.

Jarayaasha Mashiinka Slab-ka

Qalabkan waxaa loo isticmaalaa qodista fuulitaanka waxayna u shaqeeyaan si barbar socda jihada shaqada. Goynta havier waa suurtagal iyadoo la adeegsanayo xawaare iyo hufnaan aad u wanaagsan.

Jarista T-Slot iyo Gooyeyaasha Slot-ka

T-slot gooyaa

Waxaa loo isticmaalaa in laga saaro walxaha xad-dhaafka ah si loogu beddelo qaybo qaab T ah. Tusaalooyin ka mid ah qalabkan waa jarista HSS T-slot, jarista T-slot ee la tilmaami karo iwm.

Jarjarrada goynta

Haddii aad u baahan tahay inaad sameyso godad ama godad qaybaha, waxaa la isticmaalaa godadka godadka. Tusaalooyinka caadiga ah waxaa ka mid ah goynta kursiga furaha ee alwaaxa, goynta godadka caadiga ah iwm.

Jarayaasha Foomka Shidaalka

Qalabkan waxaa loo habeeyey iyadoo loo eegayo codsiyada laakiin inta badan waxaa loo isticmaalaa sameynta astaamo ku yaal qaybaha shaqada. Noocyada caadiga ah waxaa ka mid ah convex, wareega geeska iwm.

Duulimaad gooyo

Waxaad u isticmaali kartaa jarista duqsiga labadaba howlaha shiididda gacanta iyo CNC. Waxaa loo isticmaalaa in lagu soo saaro dusha sare ee diyaaradda iyo in si fudud loogu mariyo qaybaha waaweyn iyo kuwa fidsan. Shiididda gacanta, waxaa loo isticmaalaa in lagu gaaro qallafsanaan iyo dhammaystir wanaagsan oo dusha sare ah.

Qalabka Shidaalka iyo Qaybaha Qalabka

Qaybtani waxay ku saabsan tahay hagaha xulashada qalabka wax lagu shiido.

Qaab-dhismeedka Qalabka Shidaalka

Qaab-dhismeedka qalabka jarista macnihiisu waa qaab-dhismeedka ama qaab-dhismeedka qalabka jarista. Qalab kasta oo wax lagu shiido wuxuu ka kooban yahay saddex qaybood: biibiilaha, xaglaha helix iyo geesaha jarista.

Duulimaadyo

Godadka wareegsan ayaa ku yaal dusha sare ee qalabka taasoo u oggolaanaysa in jajabka laga saaro.

Xagasha Helix

Xaglaha u dhexeeya tangents-ka casriga ah iyo xariiqda dhexe ee qalabka. Waxay saameysaa xoogga jarista, gariirka iyo soo saarista kulaylka.

Cidhifyada Goynta

Cidhifyada gooya ama ka saara walaxda dusha sare ee shaqada.

Liiska Qalabka Shidaalka CNC

Shaxda soo socota waxay muujinaysaa liiska qalabka ugu muhiimsan ee wax lagu shiido.

Qalabka Makiinada Shidaalka ee Jiifka ah iyo Qalabka Makiinada Shidaalka ee Jiifka ah

Qalabka loogu talagalay Qalabka Makiinada Shidaalka

Alaabada leh adkeysi sare iyo iska caabin sare oo xirashada iyo jeexjeexa ayaa loo baahan yahay si loo sameeyo qalabka jarista. Qaybtani waxay soo bandhigaysaa agabyo caan ah.

Noocyada Qalabka Makiinada Shidaalka

Qalabka kaarboon birta

Haddii walaxda shaqadaadu ay jilicsan tahay, markaa isticmaal qalabkan. Waxay la socotaa hal xad oo ay saameyso kulaylka inta lagu jiro hawlgalka shiididda.

Bir-xawaaraha sare leh (HSS)

Adkeysigeeda, xirashadeeda iyo adkeysigeeda heerkulka sare waxay ka dhigaan birta xawaaraha sare leh mid ku habboon in loo isticmaalo wax soo saarka jarista shiididda.

Qalabka carbide ee la simitiray

Qalabka wax lagu shiido ee laga sameeyay Tungsten carbide iyo co waxaa loo yaqaan qalabka carbide ee sibidhka leh. Kani waa agabka ugu fiican ee loo isticmaalo xawaaraha sare iyo heerkulka.

Jarjarrada dhoobada iyo cermet-ka

Cermet macnaheedu waa dhoobada + birta taasoo macnaheedu yahay adkeysi iyo adkaansho qalabka jarista. Jarjarrada Cermet iyo dhoobada waxaa loo isticmaalaa hawlgallada xawaaraha sare.

Agabka Stellite-ka

Daloolada ku salaysan isku-dhafka ah kuwaas oo u adkaysta kulaylka, xirashada iyo daxalka.

Dahaarka Qalabka Milling

Dahaarka u adkaysta daxalka iyo oksaydhka sida SiC ayaa lagu dabaqaa qalabka wax lagu shiido kaas oo ka caawiya iska caabbinta daxalka iyo oksaydhka heerkulka sare. Dahaarka ayaa kordhiya cimriga guud ee qalabka wax lagu shiido.

Dhamaadka Warshadda iyo Warshadda Face - Kala duwanaanshaha Muhiimka ah

Waa kuwan faraqa ugu weyn:

Waa maxay Dhammaadka Warshadda?

Ugu dambeyntii, waxaan isticmaalnaa jarista walxaha ka gooya dhinacyada halkii laga jari lahaa cidhifyada. Noocyada ugu muhiimsan waxaa ka mid ah daloolinta, qaabaynta iyo qaabaynta. Waxaa loo isticmaalaa shaqo faahfaahsan iyo in lagu sameeyo qaybaha qaabaynta adag.

Waa maxay Face Mill?

Qalab wax ku ool ah oo loogu talagalay mashiinka xawaaraha sare leh. Isticmaal mashiinka wejiga si aad u hesho dusha sare ee siman. Noocyada ugu muhiimsan waxaa ka mid ah abuurista baakadaha, hagaajinta dusha sare iwm.

CNC Milling Cutter Xulashada

Arrimaha ay tahay in la tixgeliyo marka la dooranayo qalabka wax lagu shido

Waa inaad tixgelisaa arrimaha soo socda ka hor intaadan dooran qalabka wax lagu shiido:

size: cabbir ku habboon qalabka

Ballaca: Qalabku waa inuu ahaadaa cabbirka dhexroorka godka ku yaal shaqada

U hoggaansanaanta agabka shaqada: Qalabku wuu ka duwan yahay agabka adag iyo kan jilicsan, markaa si habboon u dooro.

Qalabka jarista ee caadiga ah waa ilig goyn oo siman oo ku wareegsan qalabka.

Qalabka loogu talagalay Mashiinnada Shidaalka

Noocyada kala duwan ee qalabka wax lagu shiido waa End Mill, Face Mill, T-slot cutter iwm. Qalabkani way kala duwan yihiin marka loo eego naqshadeynta iyo shaqeynta.

Talooyin ku saabsan Doorashada Qalabka Shidaalka ee Saxda ah

Ka fiirso arrimaha soo socda ee qalabka wax lagu shiido ka hor intaadan dooran qalabka wax lagu shiido:

1. naqshado
2. Tirada biibiile
3. xagal Helix
4. Joomatari Jarjaro

Tirada biibiilaha ku jira qalabka wax lagu shiido waxay saameysaa dhammaadka dusha sare, xagasha helix-na waxay saameysaa ka saarista jajabka. Ka fiirso dhammaadka dusha sare iyo qallafsanaanta ka hor intaadan dooran qalabka wax lagu shiido.

Qalabka CNC ee Makiinada Shidaalka

Qaybtani waxay muujinaysaa sida qalabka wax lagu shiido u shaqeeyo.

Qalabka Jarida CNC ee loogu talagalay Makiinadaha Isku-dhafan

CNC waxay ku shaqeysaa barnaamijinta iyo faragelinta aadanaha oo yar, taasoo xaddidaysa fursadaha khaladaadka. Waxaan isticmaalnaa mashiinnada CNC sababtoo ah sifooyinkooda horumarsan. Waxay na siisaa mashiinno sax ah oo loogu talagalay qaybaha adag.

Istaraatiijiyadaha Shidaalka CNC ee Waxtarka Sare

Labada farsamo ee ugu fiican waxaa loo isticmaali karaa shiididda fuulitaanka waxtarka sare leh iyo shiididda caadiga ah. Marka la fuulayo, qalabka jarista wuxuu u shaqeeyaa jihada loo socdo shaqqada. Inta lagu jiro shiididda caadiga ah, qalabku wuxuu u shaqeeyaa jihada ka soo horjeeda dhaqdhaqaaqa shaqqada taasoo siinaysa xawaare iyo saxnaan kordhay.

Dayactirka Qalabka Jarida Mashiinka Shidaalka

Kuwani waa talooyin ku saabsan sida loo ilaaliyo qalabka jarista mashiinka wax lagu gooyo:

Nadiifinta iyo Kaydinta Qalabka Shidaalka

Nadiifinta qalabka ka hor iyo ka dib qalliinka waxay ka caawisaa in qalabka laga ilaaliyo daxalka. Hagaaji habka ugu fudud ee qalabka jarista.

Dib-u-fidinta iyo Beddelka Qalabka

Ka dib marka aad isticmaasho qalabka wax lagu shiido wareegyo badan, cidhifyada qalabku way qallalaan. Taasi waa sababta aad u baarto cidhifyada ka hor iyo ka dib qalliinka. Haddii dib-u-fiirintu ay ugu fiican tahay, markaa samee haddii kale ku beddelashada qalabka mid cusub waa wax fiican.

Ugu Dambeyn

Waxaan ku soo gabagabeyn karnaa in qalabka wax lagu shiido ay muhiim u yihiin howlaha wax lagu shiido. Way ku kala duwan yihiin naqshadaha, tirada biibiilaha, joomatari iwm. kuwaas oo saameeya hawlgalka wax lagu shiido, sidaa darteed, waa in la tixgeliyaa arrimo ay ka mid yihiin dhexroorka, cabbirka iyo iswaafajinta walxaha shaqada ka hor inta aynaan dooran qalab kasta.

Su'aalaha Inta Badan La Is Weydiiyo (Su'aalo)

Sidee loo Doortaa Qalabka Jarida ugu Fiican?

Haddii aad taqaan cabbirka, dhexroorka iyo iswaafajinta walxaha, markaa waxaad dooran kartaa qalabka ugu fiican ee jarista.

Waa maxay Mashiinka Qodista ee ugu Fiican ee loogu talagalay Mashiinka Aluminiumka?

Waxaad isticmaali kartaa bir kaarboon sare leh si aad u mashiiso Al.

Sideen u yareyn karaa gariirka marka aan isticmaalayo makiinadaha jarista?

Isticmaalka xawaaraha goynta ugu fiican iyo maaraynta adag ee shaqada ayaa kaa caawin doonta inaad yareyso gariirka adoo isticmaalaya gooyayaal wax lagu shiido.
