Vliegwielen – Enkel- en dubbelmassavliegwielen
Gids met opties voor GreatLight Manufacturing-oplossingen
Onze handige oplossingsgids helpt u bepalen welk productieproces het meest geschikt is voor uw project of product.
Overzicht
Investeringsgietdiensten
Omdat zowel vliegwielassemblages als flexplaatassemblages dezelfde functie vervullen en qua uiterlijk enigszins op elkaar lijken, worden ze vaak door elkaar gebruikt, maar het zijn in feite twee verschillende onderdelen.
Een vliegwiel wordt voornamelijk gebruikt in handgeschakelde versnellingsbakken. Het is bevestigd aan de krukas van de motor en houdt het kroonwiel vast waarmee de motor wordt gestart. Het vliegwiel is direct verbonden met de koppeling, slaat energie op om het voertuig door middel van inertie in beweging te brengen en biedt een wrijvingsvlak waarop de koppeling aangrijpt. Daarom zijn deze onderdelen meestal gegoten en dik en zwaar, om het wrijvingsvlak van de koppeling te kunnen dragen.
Deze onderdelen worden vervaardigd door middel van gieten, waarbij zandgieten momenteel het meest gangbare productieproces is voor deze OEM-onderdelen. Afhankelijk van de toepassing worden nodulair gietijzer, staal of aluminium gebruikt. Na het gieten wordt het wiel afgewerkt door middel van machinale bewerking en boren.

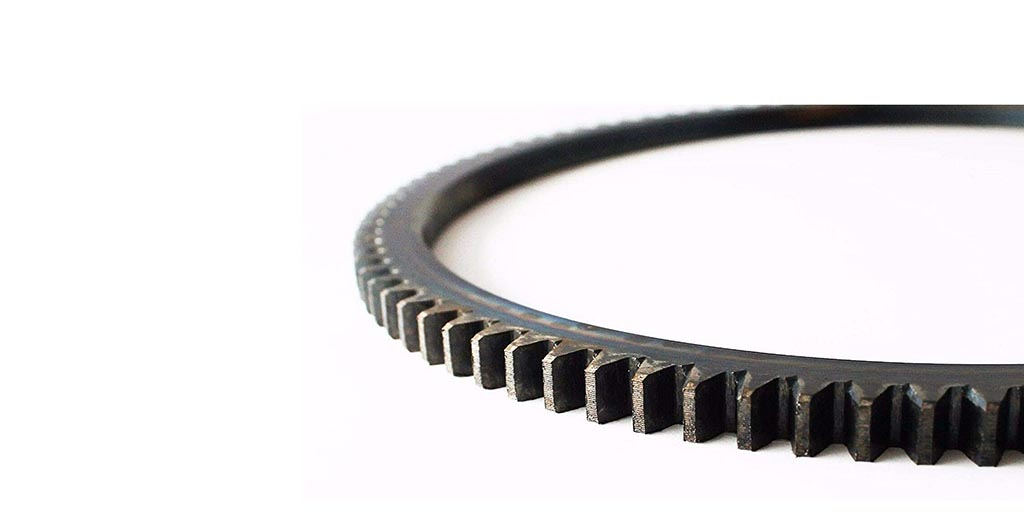

Vervolgens wordt een vierkante of rechthoekige stalen staaf met een vooraf bepaalde lengte in een cirkel gebogen en worden de uiteinden aan elkaar gelast, waarbij de grootste diameter groter is dan de uiteindelijke afmeting van het tandwiel.
De ring wordt vervolgens verhit en aan de binnendiameter op de juiste maat gestanst of geboord. Daarna worden de tandwieltanden op de ring gefreesd en gehard om de sterkte en weerstand te verbeteren. Ten slotte wordt de ring op het vliegwiel gekrompen.
Montagetoepassingen
Wanneer de motor wordt gestart, draait de krukas en grijpt het rondsel ervan in de tandkrans van het vliegwiel, waardoor dit gaat draaien en de krukas waarop het is gemonteerd, gaat roteren. De draaiende krukas beweegt de motoronderdelen door de verbrandingscyclus om de motor te starten.
Zodra de motor zelfstandig draait, zorgt de verzwaarde en gebalanceerde schijf van het wiel ervoor dat de krukas soepel blijft draaien tussen de verbrandingscycli, waardoor de motor niet vertraagt tussen de ontstekingen van de zuigers.
Enkelvoudige vliegwielconstructie
De versie met enkelvoudige massa was het oorspronkelijke ontwerp van de vliegwielfabrikant – later vervangen door het populaire ontwerp met dubbele massa. Deze constructie werd ontwikkeld voor de markt van personenauto's en lichte bedrijfsvoertuigen met een hoge productievolume.
Fabrikantenexperts stellen echter dat deze complexe, meerdelige eenheden "te kampen hebben met betrouwbaarheidsproblemen en vaak al vroeg in hun levensduur defect raken". Daarom zijn de Single Mass-versies ideaal voor voertuigen met een hoge kilometerstand.
Fabrikant van dubbelmassavliegwielen

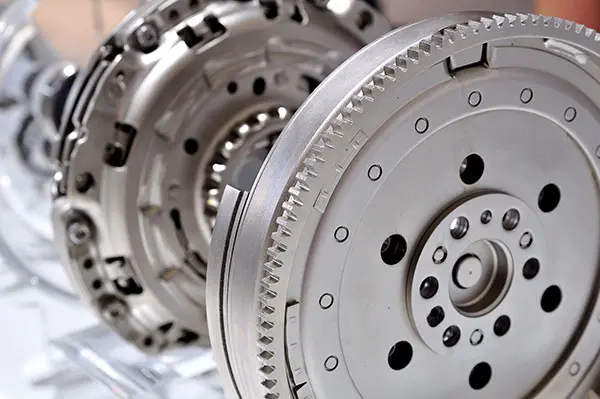

De nieuwere dubbelmassavliegwielen worden veel gebruikt in de koppelingsconstructie van handgeschakelde versnellingsbakken. Dit type constructie helpt de schokken op te vangen die gepaard gaan met het ontkoppelen van de koppeling. Dit vliegwiel zorgt voor een soepeler gevoel tijdens het ontkoppelen en helpt tevens andere onderdelen te beschermen tegen trillingen en schokken tijdens het rijden.
Benodigdheden
- 1045
- QT450-10
- QSTE380/460/420
- HT
- QT600-3
- HT250
- S700MC
- QT500-7
- HT300
- SPHC
Toepassingen
- Automobielsector
- Bouw
- Elektra
- Elektronica
- Zwaar gereedschap
- Industriële machines
- Marine
- Medische hulpmiddelen
- Power Transmission
- Buiten de snelweg
- Pneumatiek
- Robotics
Diensten
- Trillingsvermoeidheidstest
- Buigvermoeidheid
- Axiale torsietest
- Banktest
- Impacttest
- Snelheidstest
- Traagheidstest
- Gieten: Fabricage, bewerking en assemblage
- Tandwielring: Fabricage van grondstoffen, bewerking, frezen, warmtebehandeling
- Flexibele vliegwielpons, montagemogelijkheden
- Vormontwerp
