Serviços de usinagem CNC de precisão de 5 eixos

O que são serviços de usinagem CNC de 5 eixos?

Usinagem CNC de 5 eixos É um processo de fabricação avançado onde uma ferramenta de corte se move em cinco direções diferentes simultaneamente para criar peças complexas a partir de um bloco sólido de material (como metal ou plástico). Ao contrário das máquinas de 3 eixos que se movem linearmente nas direções X, Y e Z, uma máquina de 5 eixos também pode... rodar em dois eixos adicionais (A e B, ou B e C), permitindo que a ferramenta se aproxime da peça de trabalho de qualquer direção em uma única configuração.

Em suma, Os serviços de CNC de 5 eixos oferecem a capacidade de produzir peças altamente complexas, precisas e de alto valor agregado, que são impossíveis ou ineficientes de fabricar com usinagem tradicional.

O conceito central: como funciona

Imagine tentar esculpir uma estátua detalhada. Com uma máquina de 3 eixos, você teria que parar e reposicionar manualmente a estátua várias vezes para alcançar todos os lados e reentrâncias. Com uma máquina de 5 eixos, o "cinzel" pode girar e inclinar para alcançar qualquer parte da estátua sem precisar reposicioná-lo.

• Os Cinco Eixos:

  • Eixo X: Esquerda para a Direita

  • Eixo Y: De frente para trás

  • Eixo Z: Cima e para baixo

  • Eixo A: Rotação em torno do eixo X (Inclinação)

  • Eixo B: Rotação em torno do eixo Y (Inclinação) – ouro - Eixo C: Rotação em torno do eixo Z

Esse movimento simultâneo permite uma flexibilidade e precisão incomparáveis.

Principais vantagens de usar serviços de CNC de 5 eixos

Aplicações e indústrias comuns

Os serviços de 5 eixos são essenciais para indústrias onde complexidade, precisão e desempenho são críticos:

• Aeroespacial: Pás de turbina, componentes de motor, peças estruturais leves com contornos complexos.

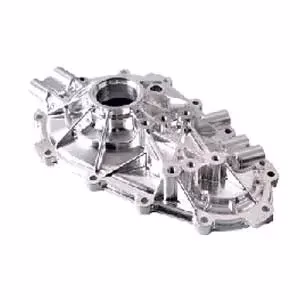

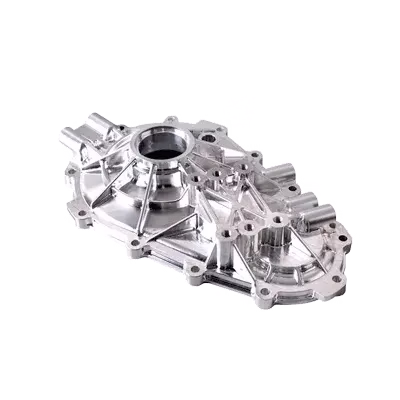

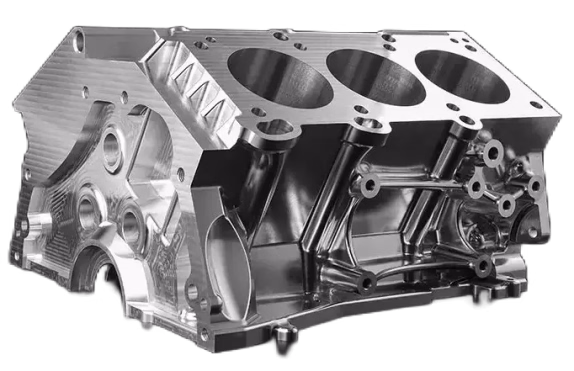

• Automotivo: Cabeçotes de cilindro, carcaças de turbocompressor personalizadas, protótipos complexos.

• Médico: Implantes ortopédicos, instrumentos cirúrgicos, próteses com formas orgânicas.

• Energia: Impulsores, rodas de turbina, coletores complexos para petróleo e gás.

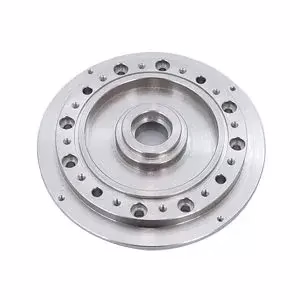

• Robótica: Braços, juntas e alojamentos de atuadores leves e de alta resistência.

• Produtos de consumo de alta qualidade: Maquetes arquitetônicas, obras de arte complexas e equipamentos de áudio de alta qualidade.

Quando você precisa de serviços de usinagem CNC de 5 eixos?

Considere a usinagem de 5 eixos se sua peça exigir:

• Usinagem em múltiplas faces em uma única operação.

• Superfícies 3D complexas ou formas orgânicas esculpidas.

• Tolerâncias extremamente apertadas e alinhamento de recursos impecável.

• Materiais caros ou difíceis de usinar., onde maximizar a precisão e minimizar o desperdício é crucial.

Resumo

Serviços de usinagem CNC de 5 eixos Oferecemos uma solução poderosa para a fabricação de componentes sofisticados com alta eficiência e precisão incomparáveis. Ao investir nesses serviços, você não está apenas adquirindo um processo de usinagem; você está adquirindo a capacidade de transformar projetos ambiciosos em realidade, reduzir o tempo de lançamento no mercado e alcançar um nível de qualidade que diferencia seus produtos.

Nossas capacidades de usinagem CNC de 5 eixos: impulsionando projetos complexos em grande escala.

Agradecemos o seu contato! Com nossa ampla capacidade de produção interna, estamos bem equipados para lidar tanto com protótipos altamente complexos quanto com grandes volumes de produção. Segue abaixo uma descrição detalhada de nossas capacidades:

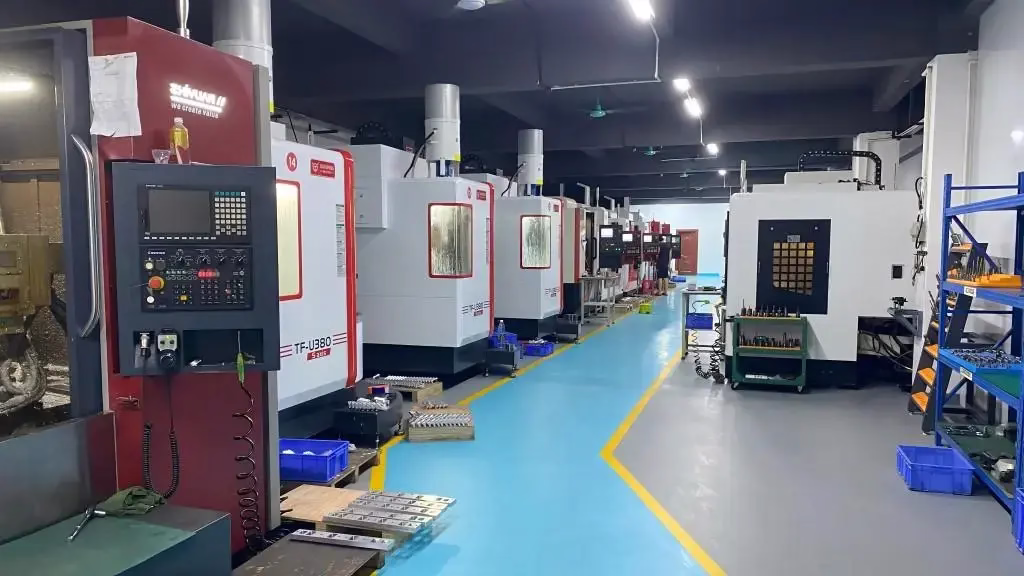

✔️ Portfólio de Equipamentos Avançados

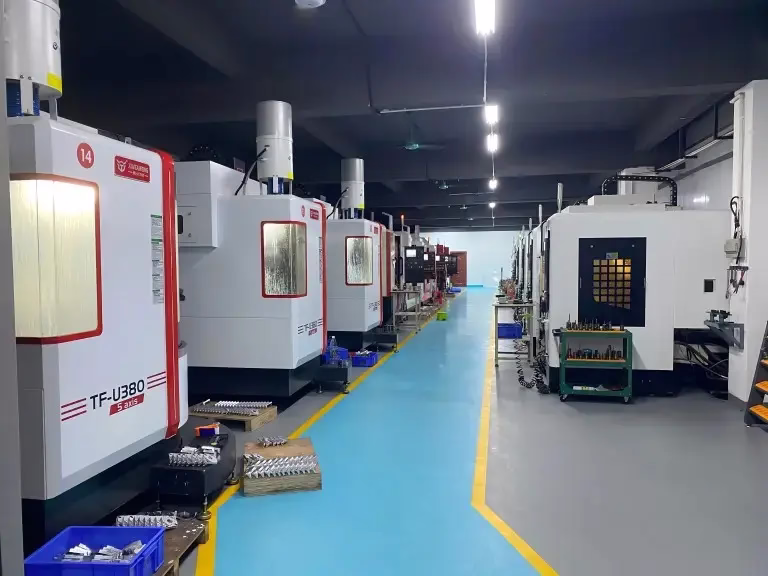

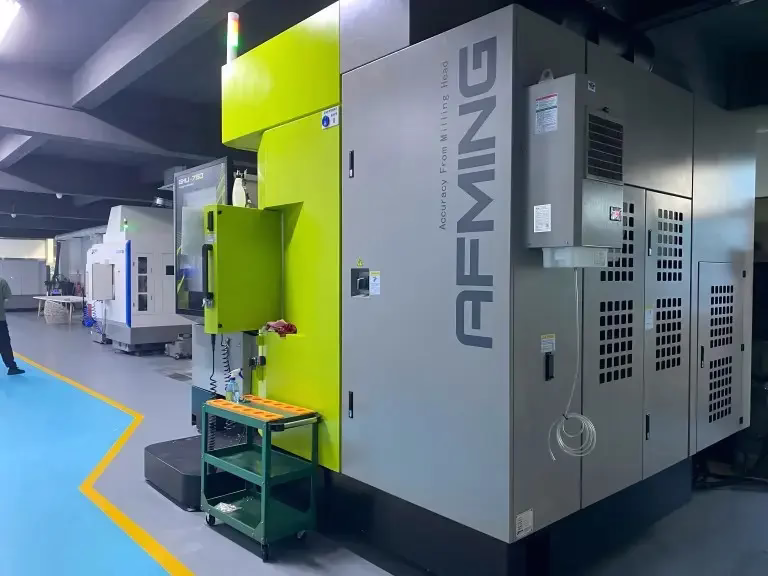

• Centros CNC de cinco eixos: Unidades 16

  • Capaz de usinagem simultânea em 5 eixos para as geometrias, contornos e rebaixos mais complexos.

  • Ideal para: componentes aeroespaciais, pás de turbinas, impulsores, implantes médicos e peças estruturais complexas.

• Fresadoras CNC de quatro eixos: Unidades 12

  • Ideal para usinagem cilíndrica, indexação e produção de peças com detalhes em várias faces, como eixos de comando ou engrenagens.

• Fresadoras CNC de três eixos: Unidades 27

  • As máquinas-chave para operações de fresagem, faceamento e furação de alta precisão em 2.5D e 3D. Usamos essas máquinas para detalhes menos complexos ou para desafogar operações mais simples, otimizando o fluxo de produção geral.

• Centros de fresagem e torneamento CNC: Unidades 16

  • Oferecemos serviços integrados de fresagem e torneamento (por exemplo, centros de fresagem e torneamento), permitindo-nos concluir peças complexas que exigem características rotacionais e prismáticas em uma única configuração.

✔️ Nossos principais pontos fortes e o que isso significa para você

1. Versatilidade e escalabilidade incomparáveis:

   • Nossa frota diversificada nos permite selecionar a máquina ideal para a geometria específica da sua peça e os requisitos de tolerância, garantindo custo-benefício sem comprometer a qualidade.

   • Quer você precise de um único protótipo de 5 eixos ou de uma produção de mais de 10,000 peças utilizando nossa gama completa de máquinas de 3, 4 e 5 eixos, nós temos a capacidade.

2. Grande capacidade de produção:

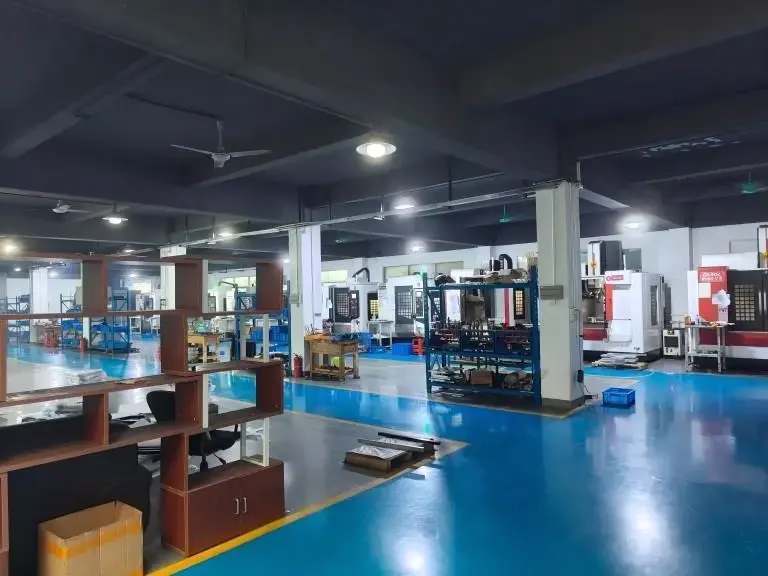

   • Com mais de 70 máquinas CNC no total Em nossas instalações, podemos lidar com pedidos muito grandes e oferecer prazos de entrega acelerados, executando os trabalhos em paralelo.

3. Fluxo de trabalho simplificado e integrado, do complexo ao simples:

   • Podemos usinar as superfícies complexas e de forma livre de uma peça em uma máquina de 5 eixos e, em seguida, concluir com eficiência a furação e a roscagem padrão em nossas máquinas de 3 eixos de alta velocidade, maximizando a eficiência geral do equipamento para o seu projeto.

4. Solução ponta a ponta:

   • Desde fresagem complexa de 5 eixos até torneamento de precisão e operações secundárias, podemos gerenciar todo o seu projeto internamente, simplificando sua cadeia de suprimentos e garantindo consistência.

✔️ Setores e Aplicações que Atendemos

• Aeroespacial e Defesa: Componentes estruturais, anteparas, peças de motor, estruturas de drones.

• Automotivo e Corrida: Protótipos, cabeçotes de cilindro, componentes de suspensão, coletores de admissão personalizados.

• Médico e Odontológico: Guias cirúrgicos, alojamentos para instrumentos, implantes ortopédicos, equipamentos de pesquisa.

• Energia: Carcaças de bombas, corpos de válvulas, impulsores e componentes para petróleo e gás.

• Maquinaria industrial: Efetores finais robóticos, atuadores personalizados, dispositivos de fixação de alta precisão.

Vamos começar seu projeto

Estamos plenamente capacitados para atender e superar suas "necessidades de processamento de maior porte". Nossa configuração escalável foi projetada para crescimento e está pronta para se tornar uma extensão da sua equipe de produção.

Próximas etapas:
➡️ Envie-nos seu modelo CAD 3D. Para uma análise DFM (Design for Manufacturability) completa e um orçamento competitivo.
➡️ Discuta seu volume anual ou escopo do projeto.—Criaremos um plano de produção personalizado para garantir a entrega no prazo.

Por que escolher os serviços de usinagem CNC de 5 eixos? A vantagem definitiva

Escolher a usinagem CNC de 5 eixos não se trata apenas de fabricar uma peça; trata-se de otimizando todo o seu processo de fabricação Para qualidade superior, eficiência e liberdade de design. Eis por que é a escolha definitiva para componentes complexos e de alto valor.

1. Liberdade e complexidade de design incomparáveis

• O “Impossível” Tornado Possível: Crie geometrias orgânicas complexas, curvas compostas, reentrâncias e contornos intrincados que são simplesmente impossíveis de alcançar com usinagem de 3 eixos.

• Escultura em uma única etapa: Peças de máquinas que, de outra forma, exigiriam múltiplas montagens, são então integradas em um único componente robusto.

2. Precisão e exatidão supremas

• Superioridade da configuração única: A peça é fixada de uma só vez. Ao usinar cinco lados em uma única operação, você elimina os erros cumulativos introduzidos pelo reposicionamento da peça em múltiplas configurações.

• Alinhamento perfeito de recursos: Elementos críticos em diferentes planos (como furos angulares ou superfícies que se cruzam) são perfeitamente alinhados a uma única referência, garantindo montagem e desempenho impecáveis.

3. Eficiência e relação custo-benefício drasticamente aprimoradas

• Produção mais rápida: Reduza drasticamente o tempo total de produção concluindo as peças em uma única configuração. Isso significa prototipagem mais rápida e um caminho mais ágil para o mercado.

• Redução de mão de obra e custos indiretos: A usinagem automatizada e complexa requer menos intervenção manual, construção de dispositivos de fixação e tempo ocioso da máquina, reduzindo o custo total por peça, especialmente para componentes complexos.

• Menor custo total de propriedade: Embora o custo por hora possa ser maior, a redução no tempo de preparação, na mão de obra e nas operações secundárias geralmente torna a usinagem de 5 eixos mais econômica para peças complexas.

4. Acabamento Superior da Superfície

• Orientação ideal da ferramenta: A ferramenta pode ser inclinada para manter a posição de corte perfeita, permitindo taxas de avanço mais altas e um melhor acabamento superficial logo após a usinagem.

• Linhas sem testemunhas: Elimine as linhas visíveis em "degraus" ou marcas de desalinhamento que ocorrem quando uma peça é movida e reposicionada para diferentes operações.

5. Capacidade de usinar peças complexas

• Vantagem das ferramentas curtas: Ao inclinar a peça, é possível usar ferramentas de corte mais curtas e rígidas para alcançar áreas profundas ou obstruídas. Isso reduz a vibração, a deflexão e a quebra da ferramenta, resultando em maior precisão e melhor acabamento superficial.

• Ideal para materiais caros: Maximize o rendimento e a precisão na usinagem de materiais de alto valor agregado, como titânio, Inconel ou compósitos avançados, onde cada grama de resíduo conta.

Quando a usinagem CNC de 5 eixos é a escolha certa?

Considere serviços de 5 eixos se o seu projeto envolver:

• Superfícies 3D complexas (perfis aerodinâmicos, impulsores, moldes personalizados).

• Características com múltiplos ângulos em diferentes faces de uma peça.

• Peças que exigem alta precisão em vários planos.

• Necessidade de prazos de entrega reduzidos e consolidação da montagem.

• Usinagem de materiais caros onde a precisão é primordial.

Resumo: A escolha inteligente para a manufatura avançada

Em essência, a usinagem CNC de 5 eixos transforma a manufatura, antes um processo de compromissos, em um processo simplificado e de alta fidelidade. Não se trata apenas de um método de usinagem; é uma... vantagem estratégica Isso possibilita a inovação, garante a qualidade e permite a entrega de peças complexas de forma mais rápida e eficiente.

O Processo de Usinagem CNC de 5 Eixos: Um Guia Passo a Passo

Fase 1: Fundamentos Digitais e Programação

1. Projeto CAD (Desenho Auxiliado por Computador):

   • O processo começa com um modelo 3D da peça criado em um software CAD (por exemplo, SolidWorks, CATIA, NX). Esse modelo define a geometria exata da peça final, incluindo todas as curvas, ângulos e superfícies complexas.

2. Programação CAM (Manufatura Assistida por Computador):

   • O modelo CAD 3D é importado para um software CAM (por exemplo, Mastercam, PowerMill, HyperMill).

   • Em seguida, um programador define os percursos da ferramenta — as rotas precisas que a ferramenta de corte seguirá.

   • Esta é a etapa mais crítica para usinagem de 5 eixos. O programador deve:

     • Selecione as ferramentas de corte apropriadas.

     • Defina as velocidades de corte, as taxas de avanço e a profundidade de corte.

     • Definir o orientação do eixo da ferramenta, controlando constantemente a inclinação e a rotação da ferramenta para evitar colisões e garantir um corte ideal.

     • Realizar verificação virtual de colisão Simular todo o processo e garantir que a ferramenta, o suporte e os componentes da máquina não colidam com a peça ou o dispositivo de fixação.

3. Pós-processamento:

   • O software CAM traduz os percursos da ferramenta em código G, uma linguagem que a máquina CNC de 5 eixos específica entende. Esse código controla todos os movimentos dos cinco eixos da máquina simultaneamente.

Fase 2: Configuração Física

4. Configuração da máquina e da peça de trabalho:

   • Um bloco de matéria-prima (a “peça de trabalho”) é fixado com segurança à mesa da máquina ou a um dispositivo de fixação de precisão.

   • Fundamentalmente, esta é normalmente a única vez que a peça é fixada. A possibilidade de acessar praticamente todos os lados em uma única configuração é uma vantagem fundamental.

   • As ferramentas de corte necessárias são carregadas no trocador automático de ferramentas (ATC) da máquina.

Fase 3: Execução da Usinagem

5. Usinagem Simultânea de 5 Eixos:

   • A máquina executa o programa em código G.

   • Diferentemente da usinagem de 3 eixos, a ferramenta pode se mover linearmente (X, Y, Z) enquanto a peça e/ou a ferramenta giram simultaneamente em dois eixos adicionais (A, B ou C). Isso permite que a ferramenta de corte mantenha a orientação mais eficiente em relação à superfície da peça.

   • Esta etapa geralmente envolve:

     • Desbaste: Utilizando cortes potentes para remover rapidamente a maior parte do material.

     • Semi-Acabamento: Remover material, deixando uma pequena quantidade uniforme para a passada final.

     • Acabamento: Utilizando ferramentas e trajetórias precisas para atingir as dimensões, tolerâncias e acabamento superficial finais.

     • Criação de recursos: Usinagem de furos, roscas e contornos complexos a partir de múltiplos ângulos sem necessidade de reposicionamento.

6. Verificação em processo (opcional, mas comum):

   • Em máquinas avançadas, um sonda de toque Pode verificar automaticamente as dimensões críticas durante o processo, permitindo ajustes em tempo real e garantindo a qualidade.

Fase 4: Conclusão e Validação

7. Remoção e remoção de componentes queimados:

   • Assim que o ciclo estiver completo, a peça finalizada é removida da máquina. Quaisquer pequenas rebarbas são cuidadosamente removidas.

8. Inspeção final e controle de qualidade:

   • A peça é inspecionada minuciosamente usando ferramentas de metrologia de precisão, como... CMMs (Máquinas de Medição por Coordenadas) Verificar se todas as dimensões e tolerâncias geométricas atendem às especificações do modelo CAD.

   • O acabamento da superfície também pode ser medido com um perfilômetro.

9. Pós-processamento (se necessário):

   • A peça pode ser enviada para tratamentos adicionais, como anodização, galvanização, pintura ou tratamento térmico, dependendo de sua aplicação.

Resumo: O principal diferencial

Todo o processo CNC de 5 eixos é orquestrado em torno de Um princípio fundamental: completar geometrias complexas em uma única configuração. Isso elimina os erros e o tempo associados à movimentação da peça entre várias máquinas, resultando em uma solução mais rápida, precisa e econômica para peças complexas.

#CNC5Eixos #ProgramaçãoCNC #UsinagemDePrecisão #ProcessoDeFabricação #CADCAM #Engenharia #FabricaçãoAvançada

Qual a diferença entre impressão 3D e usinagem CNC?

Claro. Essa é uma questão fundamental na manufatura moderna. Embora a impressão 3D e a usinagem CNC sejam usadas para criar peças complexas, são processos fundamentalmente diferentes, com suas próprias vantagens e desvantagens.

Segue uma descrição clara das diferenças:

A principal diferença: Aditivo vs. Subtrativo

• Impressão 3D (Manufatura Aditiva): Constrói uma peça camada por camada de baixo para cima, utilizando material (como filamento plástico ou resina) que é depositado, fundido ou curado.

  • Analogia: Uma pistola de cola quente cria uma forma aplicando linhas de cola empilhadas.

• Usinagem CNC (Fabricação Subtrativa): Começa com um bloco sólido de material (como metal ou plástico) e corta O material é moldado utilizando ferramentas de corte rotativas para obter a forma final.

  • Analogia: Um escultor talha uma estátua a partir de um bloco de mármore.

Comparação frente a frente

Como escolher: um guia simples

• Escolha a impressão 3D quando:

  • Seu design é intrincado, geometrias internas.

  • Você precisa de um protótipo rápido e barato.

  • Parte peso leve através de redes complexas é uma prioridade.

  • Você só está criando 1 a 10 partes.

• Escolha usinagem CNC quando:

  • Você precisa de uma peça com alta resistência e durabilidade.

  • Tolerâncias rigorosas e acabamento liso. são críticos (por exemplo, para rolamentos ou vedações).

  • Você está usando metais ou plásticos de engenharia padrão.

  • Você está produzindo 10 a mais de 10,000 peças.

#Impressão3D #UsinagemCNC #ManufaturaAditiva #ManufaturaSubtrativa #Prototipagem #DesignDeProduto #Engenharia #Fabricação

Qual é o custo típico de uma peça usinada em CNC de 5 eixos?

Nossas equipes de engenharia e vendas fornecerão suporte de cotação individual para seu projeto. Normalmente, para peças semelhantes, tornos CNC custam 15% menos para usinar do que a fresagem CNC de 3 eixos padrão. Em contraste, o custo da usinagem de 5 eixos aumenta, a fresagem CNC contínua de 5 eixos normalmente custa mais de 20% a mais do que uma máquina indexada de 5 eixos (também conhecida como fresagem 3+2) e cerca do dobro de uma fresadora de 3 eixos padrão. Para obter as peças usinadas CNC mais econômicas, são recomendadas execuções de produção maiores para distribuir o custo da configuração da máquina.

Principais fatores que determinam o custo

1. Geometria e Complexidade da Parte:

   • Suporte simples versus impulsor complexo: Um bloco simples com alguns furos angulares custa muito menos do que um impulsor de turbina com pás complexas e de formato livre. A complexidade aumenta exponencialmente o tempo de programação e usinagem.

2. Custo do material e usinabilidade:

   • Alumínio 6061: Aproximadamente US$ 5 a US$ 10 por kg (Mais econômico e fácil de processar em máquina)

   • Aço inoxidável 304/316: Aproximadamente US$ 10-20 por kg (Maior desgaste das ferramentas, usinagem mais lenta)

   • Titânio (Ti-6Al-4V): Aproximadamente US$ 50-100+ por kg (Muito agressivo para as ferramentas, requer velocidades lentas e conhecimento especializado)

   • Plásticos de engenharia (PEEK, Delrin): Aproximadamente US$ 50-150 por kg (o custo do material pode ser alto, mas geralmente é mais rápido de usinar).

3. Dimensões da peça e bloco inicial de matéria-prima:

   • O custo é fortemente influenciado pelo tamanho da matéria-prima necessária. Uma peça grande requer um bloco de metal grande e caro, e uma quantidade significativa desse material pode ser usinada em cavacos.

4. Quantidade:

   • 1-10 Peças (Prototipagem): Alto custo por peça. Os custos de configuração e programação são amortizados em poucas unidades.

   • 10-100 peças (produção de baixo volume): O custo por peça diminui significativamente à medida que os custos de preparação são diluídos.

   • Mais de 100 peças (produção): Menor custo por peça. O fabricante pode otimizar o processo para produção em grande volume.

5. Tolerâncias e Requisitos de Acabamento Superficial:

   • A tolerância padrão (±0.125 mm / ±0.005″) é comum. Tolerâncias mais rigorosas (±0.025 mm / ±0.001″ ou melhores) exigem usinagem mais lenta, ferramentas especializadas e mais inspeções, aumentando o custo.

   • O acabamento padrão usinado está incluído. Um acabamento com qualidade espelhada requer etapas adicionais de polimento.

6. Pós-processamento:

   • Os custos se acumulam em processos como:

     • Anodização, Galvanoplastia, Pintura

     • Tratamento térmico

     • Gravação a laser

     • Inspeção especializada (ex.: relatórios CMM)

Faixas de estimativa de preços realistas

Aqui estão alguns muito áspero Estimativas para uma única peça, excluindo materiais extremos como titânio e considerando alumínio.

Nota importante: Para quantidades de produçãoO preço unitário pode muitas vezes cair 50% ou mais após a conclusão da configuração inicial e da programação.

Por que o CNC de 5 eixos costuma ser mais caro (e vale a pena)?

• Custo de máquina mais elevado: As máquinas de 5 eixos representam um investimento de capital significativo, o que se reflete em seu preço por hora (US$ 75 a US$ 150 ou mais por hora, em comparação com US$ 40 a US$ 90 por hora para máquinas de 3 eixos).

• Programação Avançada: Criar trajetórias de ferramentas de 5 eixos eficientes e livres de colisões exige engenheiros altamente qualificados e softwares CAM caros.

• Ferramentas e dispositivos especializados: Pode ser necessário o uso de dispositivos personalizados para acomodar peças complexas.

No entanto, pode ser mais rentável no geral. Porque consolida em uma só operação o que exigiria múltiplas configurações de 3 eixos e operações secundárias, reduzindo mão de obra, manuseio e potencial de erro.

Como obter uma cotação precisa

Para obter um orçamento preciso, forneça ao fabricante as seguintes informações:

1. Modelo CAD 3D (ex.: arquivo .STEP ou .IGES).

2. Desenho 2D com dimensões críticas, tolerâncias e especificações de acabamento.

3. Especificação de material.

4. Quantidade Requerida.

5. Quaisquer necessidades de pós-processamento.

Resumo

Não existe um custo "típico", mas compreender os fatores que o influenciam permite tomar decisões informadas. Para um orçamento preciso, solicite sempre uma cotação formal. O investimento em CNC de 5 eixos se justifica quando você precisa de uma peça com geometrias complexas, alta precisão e qualidade superior, que seria impossível ou mais cara de produzir usando vários métodos tradicionais.

#CNC5Eixos #UsinagemCNC #Orçamento #Fabricação #Prototipagem #DesenvolvimentoDeProdutos #Engenharia

Nossa capacidade de usinagem CNC de 5 eixos e faixas de tamanho

Operamos uma frota flexível de máquinas CNC de 5 eixos para adequar o equipamento ideal às necessidades de tamanho e complexidade do seu projeto.

Faixas de deslocamento padrão para máquinas de 5 eixos:

• Grande formato: Até 4000 x 400 x 150 milímetros
  (Ideal para componentes longos e esguios, como trilhos aeroespaciais ou carcaças de atuadores)

• Formato Médio: Até 750 x 1150 x 550 milímetros & 600 x 600 x 600 milímetros
  (Ideal para a maioria dos componentes complexos, incluindo estruturas robóticas, subsistemas automotivos e impulsores de médio porte)

• Compacto/Alta Precisão: 500 x 500 x 450 milímetros & 500 x 310 x 200 milímetros
  (Otimizado para peças pequenas, complexas e de alta precisão, como componentes de dispositivos médicos, protótipos intrincados e dispositivos de fixação detalhados)

• Capacidade da mesa rotativa: diâmetro da mesa de trabalho de Φ400 mm
  (Ideal para usinar múltiplas faces de peças menores, semelhantes a cubos, em uma única configuração)

Principal conclusão para nossos clientes:

“Possuímos capacidade interna para processar uma ampla gama de tamanhos de peças, desde componentes compactos de alta precisão até peças industriais de grande escala.”

O que isso significa para o seu projeto:

• Versatilidade: Quer a sua peça seja um pequeno e complexo implante médico ou um longo componente estrutural aeroespacial, temos uma máquina de 5 eixos adequada para a tarefa.

• Correspondência de especialistas: Nossa equipe de engenharia analisará a geometria da sua peça e selecionará a máquina mais eficiente e econômica de nossa frota para o seu trabalho.

• Escalabilidade para necessidades maiores: Para componentes que excedam essas dimensões padrão, nossa equipe de engenharia está pronta para oferecer consultoria sobre soluções personalizadas e viabilidade. Podemos processar tamanhos maiores.

Próximos passos para um orçamento preciso:

Para determinar a máquina ideal para o seu projeto e fornecer um orçamento preciso, recomendamos o seguinte:

1. Compartilhe seu modelo CAD: Forneça seu modelo 3D (STEP, IGES, etc.).

2. Especificar dimensões críticas: Destaque quaisquer restrições gerais de tamanho ou características principais.

3. Indique a quantidade e o material: Ajude-nos a entender o escopo total da sua produção.

Nossos engenheiros estão prontos para analisar suas necessidades específicas e confirmar a estratégia de processamento ideal para suas peças, garantindo uma adequação perfeita à escala e à precisão exigidas pelo seu projeto.

#CNC5Eixos #CapacidadeCNC #UsinagemDePrecisão #CNCDeGrandeFormato #Fabricação #SoluçõesDeEngenharia

Acabamento superficial em usinagem CNC de 5 eixos: um guia detalhado

O acabamento "como usinado" é o resultado padrão obtido diretamente do processo de fresagem CNC. No entanto, a usinagem de 5 eixos oferece um controle superior sobre esse acabamento em comparação com os métodos de 3 eixos.

Acabamento padrão "como usinado" (Ra 1.6 – 3.2 μm)

• O que esperar: Marcas de ferramentas visíveis e uniformes. A superfície é funcional e limpa, mas apresenta um aspecto industrial distinto. Não é perfeitamente lisa a olho nu ou ao toque.

• Por que é o padrão: Isso representa o equilíbrio ideal entre tempo de usinagem, custo e desempenho funcional para a maioria das aplicações. É adequado para peças internas não estéticas, componentes estruturais e interfaces que serão vedadas com juntas.

Acabamento usinado de alta qualidade (Ra 0.8 – 1.6 μm)

• O que esperar: Aparência muito mais lisa, com marcas de ferramentas muito tênues ou imperceptíveis. Sensação suave ao toque.

• Como isso é conseguido: Utilizando espaçamentos menores (a distância entre as passagens da ferramenta), ferramentas mais afiadas, taxas de avanço mais lentas e trajetórias de acabamento especializadas, a usinagem de 5 eixos se destaca nesse aspecto, pois consegue manter a precisão e a qualidade do processo. inclinação ideal da ferramenta, garantindo que a lâmina de corte, e não a ponta, entre em contato com o material para um corte mais limpo.

• Aplicações comuns: Componentes visíveis, assentos de rolamentos, superfícies de vedação hidráulica e peças automotivas de alto desempenho.

Acabamento usinado fino/de precisão (Ra 0.2 – 0.8 μm)

• O que esperar: Uma superfície brilhante, quase espelhada, excepcionalmente lisa. Isso requer um processo de usinagem preciso e especializado.

• Implicação de Custos: Como você observou, isso aumenta significativamente o tempo de operação e requer ferramentas especializadas, programação CAM especializada e, frequentemente, um processo de acabamento em várias etapas, resultando em custos mais altos.

• Aplicações comuns: Componentes ópticos, superfícies de implantes médicos, estética de produtos de consumo de alta qualidade e superfícies de vedação críticas na indústria aeroespacial.

A vantagem dos 5 eixos para o acabamento de superfícies

1. Ângulo de corte ideal contínuo: A ferramenta pode ser inclinada para manter o ponto de contato perfeito com o contorno da peça. Isso evita marcas de "cúspide" deixadas na ponta de uma ferramenta esférica na usinagem de 3 eixos, resultando em uma superfície mais uniforme e de maior qualidade.

2. Redução do efeito de ondulação e transições mais suaves: Ao se mover simultaneamente em cinco eixos, a máquina consegue criar superfícies curvas complexas em um único movimento fluido, eliminando transições bruscas ou "linhas de referência" entre operações separadas.

Obtendo um acabamento superior ao "como usinado"

Se for necessária uma superfície perfeitamente lisa ou espelhada, a peça usinada deve passar por um pós-processamento. Aqui estão os métodos mais comuns:

Resumo

• Padrão: Ra 1.6-3.2 μm (Marcas de ferramentas visíveis, funcional)

• Alta qualidade: Ra 0.8-1.6 μm (Suave ao toque, para partes visíveis)

• Precisão: Ra 0.2-0.8 μm (Quase espelho, alto custo)

• Benefício dos 5 eixos: Produz, inerentemente, uma superfície melhor e mais consistente em contornos complexos do que a usinagem de 3 eixos.

• Em busca da perfeição: É necessário um pós-processamento para eliminar completamente todas as marcas de ferramentas.

Ao solicitar um orçamento, basta especificar suas necessidades. Rugosidade Superficial (Ra) e função da peça (ex.: “exterior estético”, “superfície de vedação hidráulica”). Isso permite que o fabricante planeje a estratégia mais eficiente e econômica para atender às suas necessidades.

#UsinagemCNC #AcabamentoSuperficial #UsinagemDePrecisão #CNC5Eixos #TolerânciasDeEngenharia #Fabricação
